杭州华立DSZ535三相三线智能电能表|0.5S级

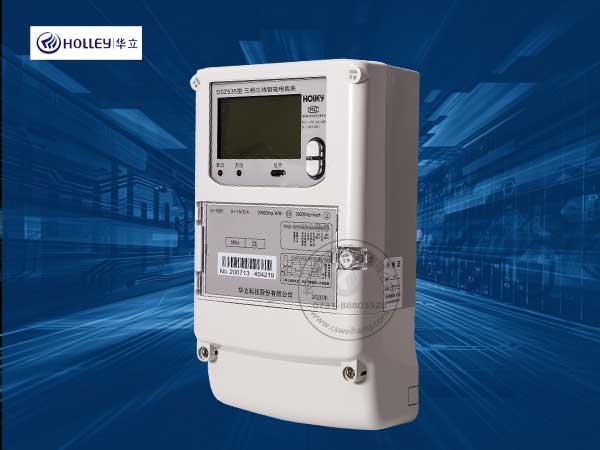

华立DSZ535三相三线智能电能表

产品参数

产品名称:华立DSZ535三相三线智能电能表

适用功能:正反向有功电能量和四象限无功、分时计量功能;数据储存和冻结

准确度等级:有功:0.5S级、1级;无功:0.2S级、2级

通讯接口:双路RS-485接口、远红外通讯接口

外形尺寸:长×宽×厚:290mm×170mm×85mm

安装尺寸:240(256)mm×150mm

三相电表


电流规格和互感器配置

1.5(6)A注释:   外接5(A)电流输出互感器

5(6)A注释:      外接5(A)电流输出互感器

0.3(1.2)A注释:外接1(A)电流输出互感器

1(2)A注释:      外接1(A)电流输出互感器

1(10)A注释:    外接5(A)电流输出互感器 *注意:在南网区域有的地方采用
电压规格及电表脉冲常数

3*100V

1.5(6)A20000 imp/kw

5(6)A20000 imp/kw

1(10)A20000 imp/kw

0.3(1.2)A100000 imp/kw

1(2)A100000 imp/kw

*注意:imp/kw代表脉冲常数,脉冲常数代表电表每计量一度电,脉冲指示灯闪烁的次数


功能分类

•计量参数功能:可计量有功、无功、正向有功、反向有功、正向无功、反向无功、四象限无功等电量。

•参数监测功能:可监测各相电压、电流实时值,可监测三相总及A、C各相有功功率、无功功率、功率因数、相角、相位等实时参数。

•分时计量功能:分时计量正反向有功电量、四象限无功电量及需量。

•数据存储功能:可存储12个月历史电量数据。

•显示功能:宽视角、大屏幕液晶显示,具有丰富的状态指示与汉字辅助提示信息;可显示最近3月的每月电量数据。

•防窃电功能:具有开盖、失压、失流、断相、电流不平衡、掉电、清零、逆相序、反向电量计入正向电量等事件记录功能,防止用户非法取掉或截断电压、电流接线。

•数据输出、通讯功能:可通过按键显示、红外掌机及RS485通讯口抄表,配合抄表系统,可抄读电表的各项电量数据,支持DL/T645-2007多功能电能表通讯规约。


接线方式

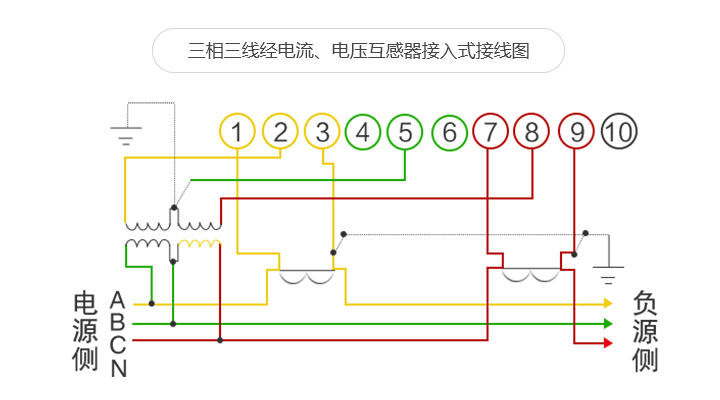

三相电表接线图

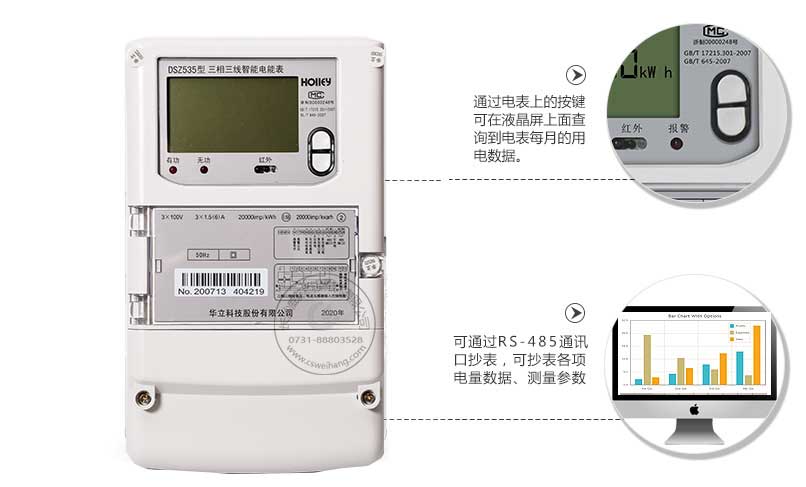

功能特点图示

三相电表


防盗电功能

用户如非法取掉或截断电压、电流接线,电表会发出报警信号,直到用户恢复正常用电。

•电压合格率 失压记录功能

防止用户非法取掉或截断电压接线。

•开盖记录功能

防止非法变更电路。

•失流、断相记录功能

防止用户非法短接电流接线。

•电流不平衡记录

可警惕用户在电表接线的前端截取电量。

•掉电记录功能

防止用户非法取下电表的工作电源。

•逆向序报警

用户非法接线,电表会一直报警,除非把线接正确。


液晶屏常规显示内容

•本月正向(反向)有功(无功)电量。{支持按键“上、下翻”查看上三月电量详情}

•本月正向(反向)有功(无功)尖、峰、平、谷各电量。{支持按键“上、下翻”查看上三月电量详情}

•总、A、C各项电量参数:有功功率、无功功率、功率因数、相角位、电压、电流、需电量、失流、失压、功率、逆相序等显示。


抄表方式

•显示抄表:通过电表上的按键,可在液晶屏上查询到电表每月的总电量、电压、电流、功率因数等数据。

•停电抄表:装有停电抄表电池为电能表提供运行所需能量,以维持表内相关数据。

•通信抄表:通过RS485通讯口抄表、手持红外抄表机,配合抄表系统,可抄读电表的各项电量数据。并支持DL/T645-2007多功能电能表通讯规约。


包装内容

•华立DSZ535 三相三线智能电能表

•产品使用说明书(每箱一本)

•产品保修单
