产品参数

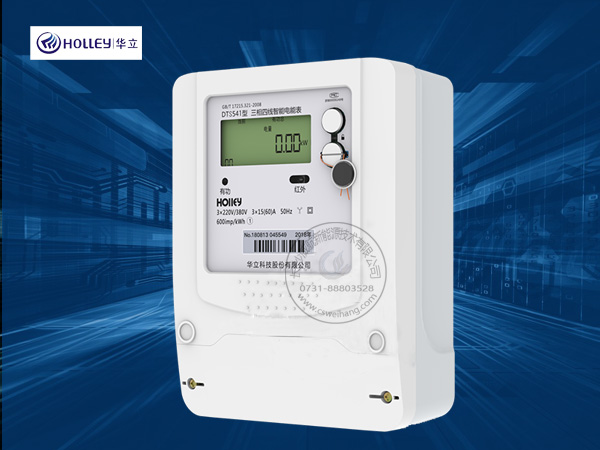

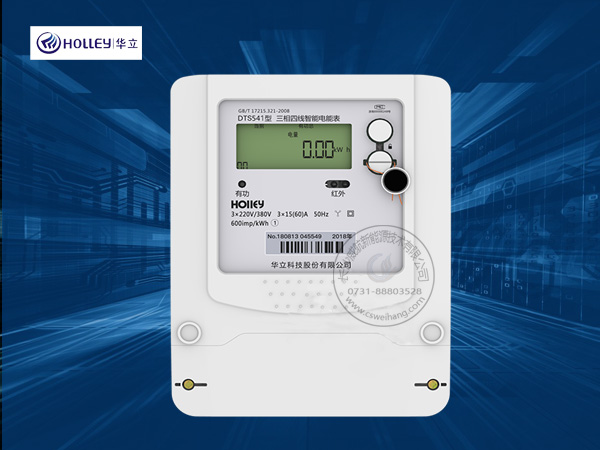

产品名称:杭州华立DTS541三相四线电子式有功电表
适用范围:适用于中小企业事业单位、商业用户和居民用户有功计量
主要功能:计量正反向有功电量及分向有功电量、断相、反相、报警提示、冻结功能
准确度等级:有功1级、2级
通讯协议:DL/-T645-1997
参比电压:3×220V/380V
整机功耗:<1.5W、6VA

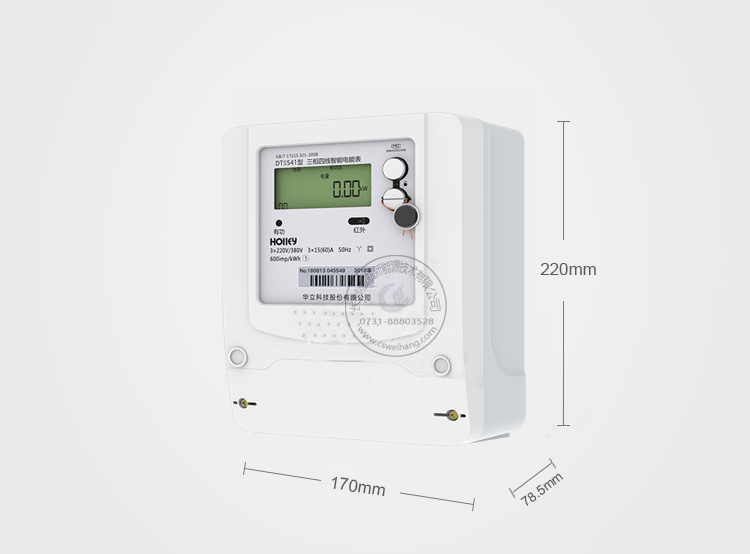

外形尺寸:220mm×170mm×78.5mm
电流规格和互感器配置
1.5(6)A注释: 外接5(A)电流输出互感器
5(6)A注释: 外接5(A)电流输出互感器
0.3(1.2)A注释:外接1(A)电流输出互感器
1(2)A注释: 外接1(A)电流输出互感器
1(10)A注释: 外接5(A)电流输出互感器*注意:在南网区域有的地方采用
5(20)A注释: 直通表
10(40)A注释: 直通表
10(60)A注释: 直通表
20(80)A注释: 直通表
30(100)A注释:直通表
电压规格及电表脉冲常数
3*220/380V
1.5(6)A6400 imp/kw
5(20)A800 imp/kw
10(40)A600 imp/kw
10(60)A400 imp/kw
20(80)A300 imp/kw
30(100)A300 imp/kw
3*57.7/100V
1.5(6)A20000 imp/kw
5(6)A20000 imp/kw
1(10)A20000 imp/kw
0.3(1.2)A100000 imp/kw
1(2)A100000 imp/kw 电流恒定场合使用,如核电站、关口变电站
功能分类
•计量功能:计量正、反向有功电能量,有功组合模式字只可读;固定为正+反计量分相正反向有功电能量。
•数据存储:自动月结算功能,可保存上12个月历史电量数据
•显示功能:采用液晶显示总电量。
•数据输出、通讯功能:支持RS-485通信和远红外通信,可抄读电表的各项电量数据。并支持DL/T645-2007通讯规约。

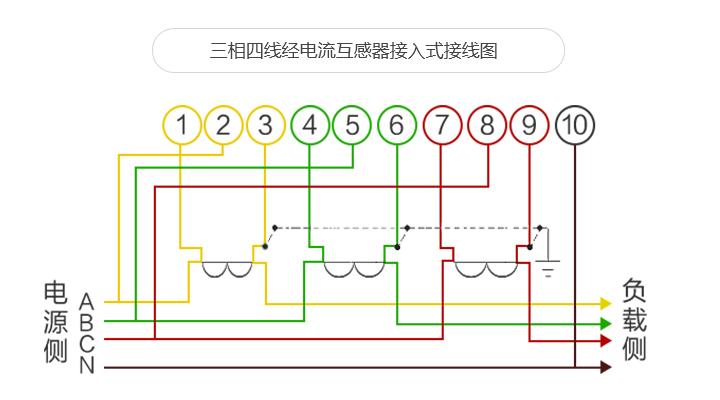

接线方式
功能特点图示
防盗电功能
用户如非法取掉或截断电压、电流接线,电表会发出报警信号,直到用户恢复正常用电。
•铅封防盗电功能
铅封一次性使用不可恢复。
液晶屏常规显示内容
•可查看表计计量正反向有功电量和A、B、C分相电量。
•可支持查看历史上12个月有功电量。

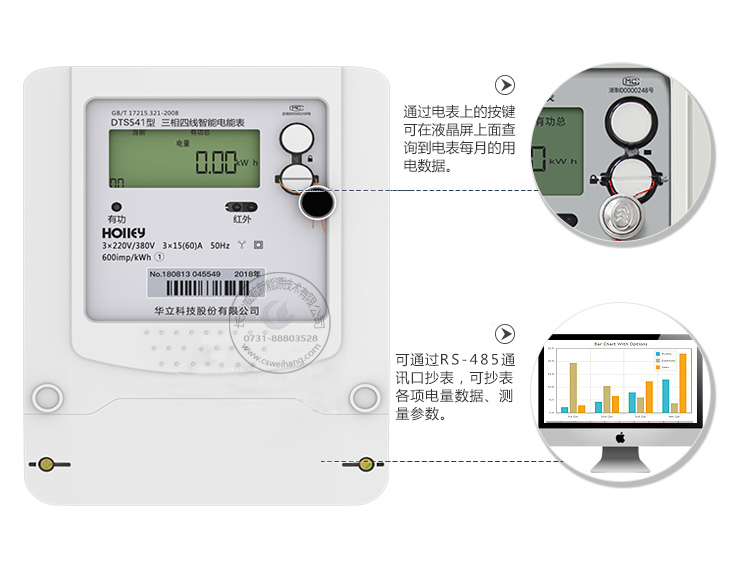

抄表方式
•显示抄表:通过电表上的按键,可在液晶屏上查询到电表每月的总电量、电压、电流、功率因数等数据。
•通信抄表:通过RS485通讯口抄表、手持红外抄表机,配合抄表系统,可抄读电表的各项电量数据。并支持DL/T645-2007多功能电能表通讯规约。
包装内容
•华立DTS541 三相四线电子式电能表
•产品使用说明书(每箱一本)
•产品保修单
