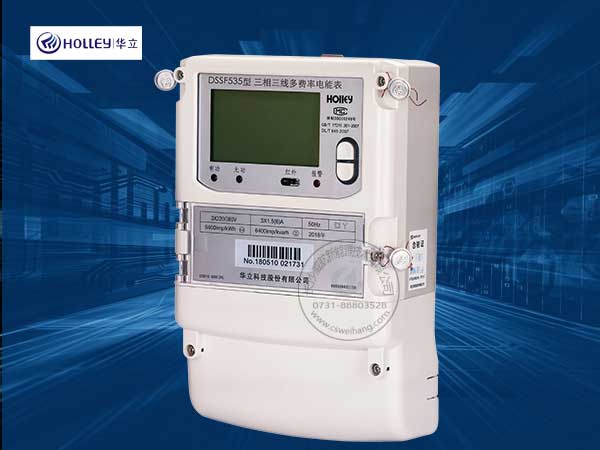

杭州华立DSSF535型三相三线电子式多费率电能表

杭州华立DSSF535型三相三线电子式多费率电能表

产品参数

产品名称:杭州华立DSSF535型三相三线电子式多费率电能表

接线方式:三相三线制

通讯协议:DL/T645-1997规约

通讯接口:1路RS485接口,远红外通讯接口

电压规格:3×100V

电流规格:3×1.5(6)A

精度等级:有功:1级;无功:2级

电表属性:三相三线电子式多费率电能表

外形尺寸:长×宽×厚:265mm×170mm×75mm

三相三线华立电表


主要功能

计量功能

可分时计量有功、无功、正向有功、反向有功、正向无功、反向无功电量和四象限无功等电量。
分时计量
具有尖、峰、平、谷分时段复费率功能,可选择峰、平、谷分时段功能,可设置4费率。
数据储存
可按月存储当月、上1月至 上12月的电量数据。
通讯功能
可通过按键显示、红外掌机及RS485通讯口抄表,配合抄表系统,可抄读电表的各项电量数据,支持DL J/T645-1997多功能电能表通讯规约。
测量功能
可测量双向有功、双向无功和四象限无功的需量及其发生时间。

参数监测
可监测各相电压、电流实时值,三相总及A、C各相有功功率、无功功率、功率因数、相角、相位等实时参数。
显示功能
大屏幕,宽视角液晶显示,具备丰富的状态指示和汉字提示符,带背光;可显示最近3月的每月电量数据。
防窃电功能
具有开盖、失压、失流、断相、电流不平衡、掉电、清零、逆相序、反向电量计入正向电量等事件记录功能,防止用户非法取掉或截断电压、电流接线。
负荷曲线功能
具有6类负荷曲线数据记录功能,可在电压、电流、频率、功率及功率方向、功率因素、总有无功电量、四象限无功电量、当前需量等数据中任意选择绘制曲线图。

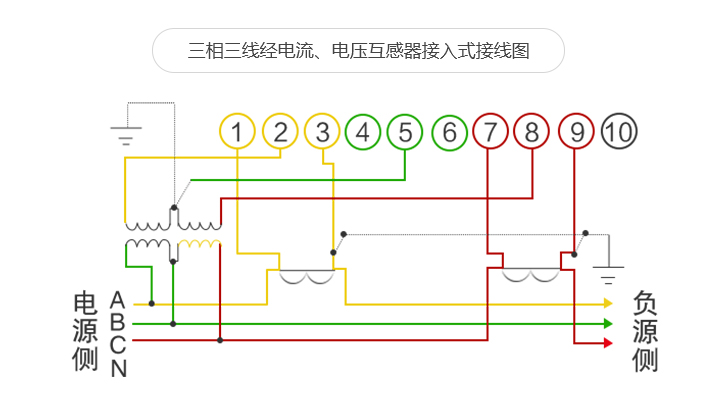

接线方式

三相三线电表

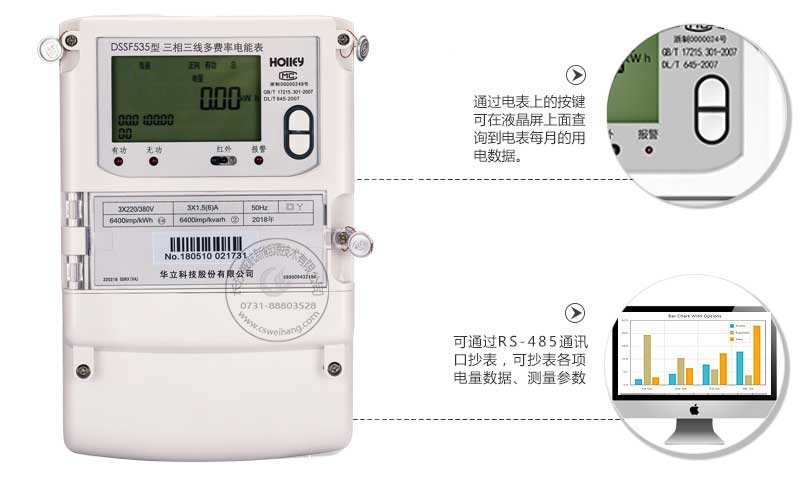

产品功能图示

华立电表




包装内容

•华立DSSF535 三相三线智能电能表

•产品使用说明书(每箱一本)

•产品保修单


产品参数

产品名称:杭州华立DSSF535型三相三线电子式多费率电能表

接线方式:三相三线制

通讯协议:DL/T645-1997规约

通讯接口:1路RS485接口,远红外通讯接口

电压规格:3×100V

电流规格:3×1.5(6)A

精度等级:有功:1级;无功:2级

电表属性:三相三线电子式多费率电能表

外形尺寸:长×宽×厚:265mm×170mm×75mm
