　　上月想要一个智能水表、电子水表的拆解图，购买了一只水表，然后对它进行拆解，提供给有这方面有需要的人参考。

　　水表的用途是：考虑家用的房顶水泵增压、太阳能冷水循环控制，自己编程。水泵启停的逻辑信号准备用电子水表的信号来判定。预计电子水表是磁铁与霍尔元件产生的脉冲信号。

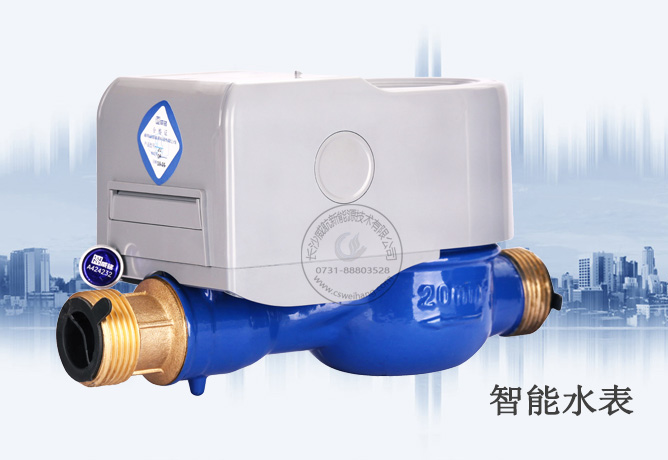

　　一、外观图

　　二、外观图背面

　　三、用镊子夹出4个黑色膜，拆背面4个三角螺丝(不是十字丝)，剪外壳铅封，一端是机械字表盘，另一端是膜片是电磁阀，不是电动球阀。方形小盒是罩在电磁阀上的，估计是磁屏蔽。

　　四、电路板主防水罩透明度不好，看不清芯片，以后有需要用放大镜看，这部分东西估计没什么用处了，如果是MSP430系，倒是有兴趣再拆并利用。

　　五、侧面图，内部有一个铅封，字盘整体可以用手轻转约30度

　　六、剪内铅封，向上拔卡子，轻送一点灰线缆，分开一点灰色抱箍，拆下字盘

　　七、完全取下抱箍，取下透明表盘罩。

　　八、红色小盘上有两磁铁，经过了3级降速，电信号就从这转盘产生。背面要不是霍尔，要不是干簧管。从两蕊线来判断，应该是干簧管。干簧管优点是省电。

　　九、转动设想经过验证是对的，用螺丝刀关的磁性，绕表盘中心划圈，表盘内齿轮跟着转动，OK。拆解基本完成。表盘与铜表体隔离，防水、承压完全没有问题，此表还是热水表，性能不一般。水流带到旋翼转动，中心有磁铁(在水中)磁场的转动带动表盘磁铁转动。

　　十、因原传感器是经3级降速来测信号的，从表字看红针一圈好象是X0，0001方水，也就是1方水，转的太慢，以后取转动信号想直接废弃表盘，从铜体部分的中心取磁信号。昨天再收到一个超声波的水表，无电磁阀，没有拆解，估计还是这个机械电子式的表能用。

　　智能水表安装方法

　　1、首先选择安装智能水表的合适位置，找到正确的安装口径。

　　2、安装的时候记得是水平安装的。智能水表的表面是向上的，在智能水表的外壳上会有一个箭头，在安装时注意水流的方向与这个箭头的方向是一致的。智能水表不适合安装在有阳光暴晒的地方以及会被水淹、会被污染的地方，智能水表要进行读数，所以在安装时应该注意拆卸和抄表的方便。为了避免水表出现故障，在安装新的管道时一定要将里面的杂物清洗干净，这样会有效减少水表出现不必要的麻烦。

　　3、智能水表的前后都应该安装一个阀门，这样可以控制水流，在使用智能水表的时候要将这两个闸门都打开。除了安装阀门外还应该在上下游安装直管，这个直管是十分必要的，直管在长度上也是有一定要求的，10D以下是对上游管道的要求，5D以下是对下游管道的要求。

　　安装水表是还应该考虑到一个因素，智能水表的计量准确度，为了保证水表计量准确，我们应该将下游的管道安装在高出水表0.5米以上的位置。另外一个影响水表计量的是管道的干净程度，如果水管内有杂物很容易造成计量不准确，所以在平时的使用中应当多加注意，有杂物的话要尽快的清理干净。

　　智能水表使用注意事项

　　1、智能水表需要更换电池，在更换之后记得将防潮盖盖好，将螺丝拧紧，不然的话，智能水表是不会工作的。这样智能水表就不能发挥其应有的作用了。

　　2、在长期不使用水的时候记得关闭它的上下游的阀门，不然容易造成智能水表的损坏，而且这种情况的损坏一般公司是不会负责的。

　　3、水表一定要之一防潮防冻，特别是在冬季，一定要对智能水表进行一定的保护措施。另外，如果出现这样的故障，即智能水表上的电子显示与实际的字轮不一样，出现计量错误的现象，我们要看实际字轮。
