长沙城南一中(高中部)建筑能耗监测管理系统案例

2024-04-18 09:18

  为满足绿色建筑和建筑节能的验收要求,长沙市城南一中(高中部)需上建筑能耗监测管理系统。

  城南一中(高中部)配电系统中,有一个中心配电间位于地下室负一层,2个箱变,一个位于校园北侧,另外一个位于校园东南侧;中心配电间有73回出线回路,2个箱变的出线回路分别为14回和21回。该校区有一个进水总管位于校园的北侧绿化带处。

建筑能耗监测管理系统能耗管理建筑能耗监测

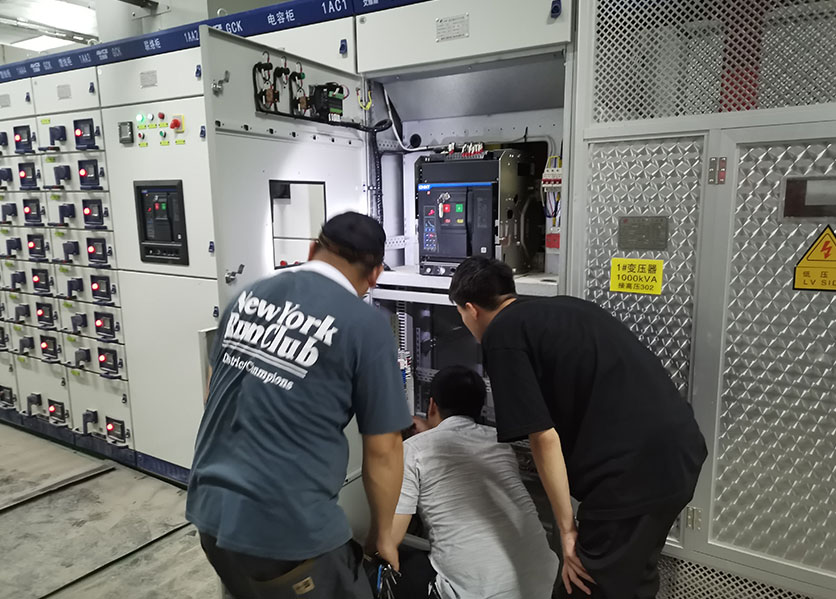

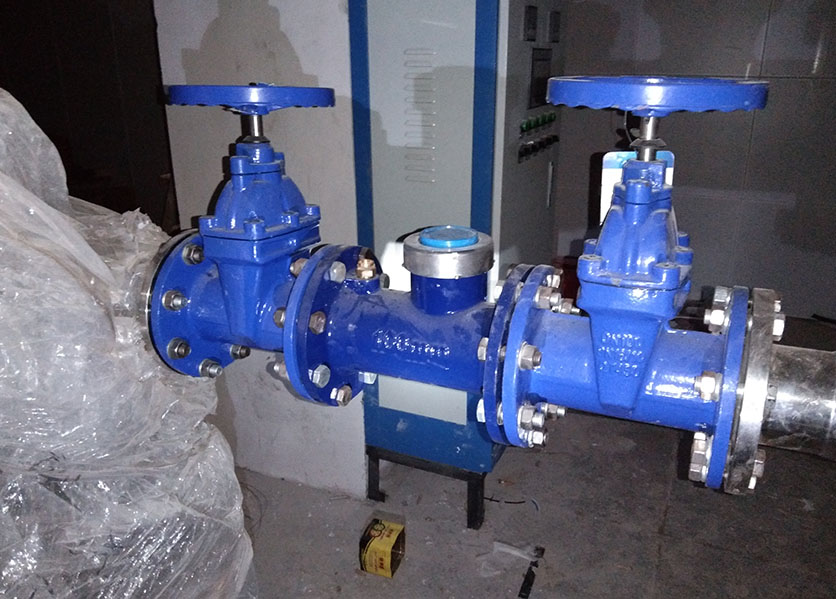

  我们的建筑能耗监测管理解决方案是:在总进水管处的自来水总表的后端装一块DN100口径的远程水表,并在此处加装专用采集器,采集器与水表通过485相连接,采集器采集的水表信息通过以太网上传市能耗平台;在2个箱变处,分别加装专用采集器,采集器通过485与2个箱变回路下的电表连接,将采集的电表信息通过以太网上传市能耗监测平台。在中心配电间处加装2个专用采集器,将电表的信息上传市能耗平台。

  通过近一个月的数据调试,水,电数据上传准确,已符合能耗监测平台的技术要求。
