产品参数

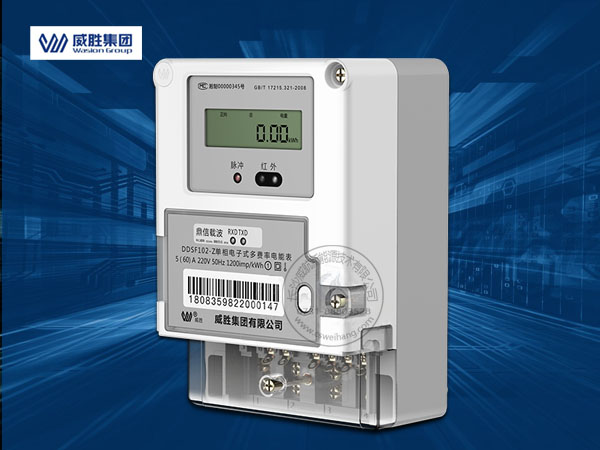

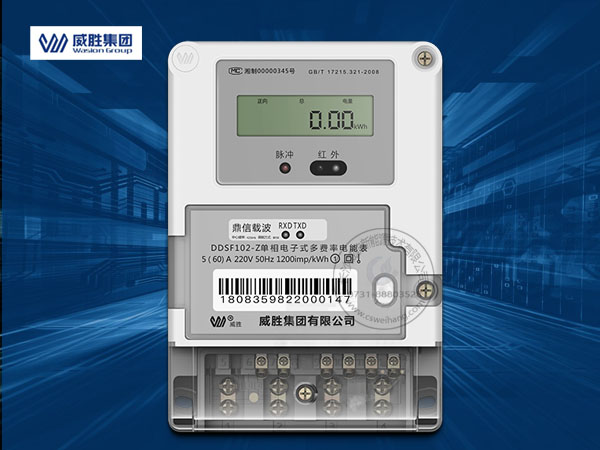

产品名称：威胜电表DDSF102-Z单相电子式多费率电能表
适用范围：适用于执行分时电价，需通过RS-485组网方式或载波组网方式抄表的居民用户
主要功能：单相有功电能双向计量、瞬时冻结及其记录功能，显示功能， 通讯功能，具有带温度补偿功能的硬件时钟电路
精度等级：有功1级
电压规格：220V
电流规格：5(60)A，10(100)A
通信协议：DL/T645-2007规约

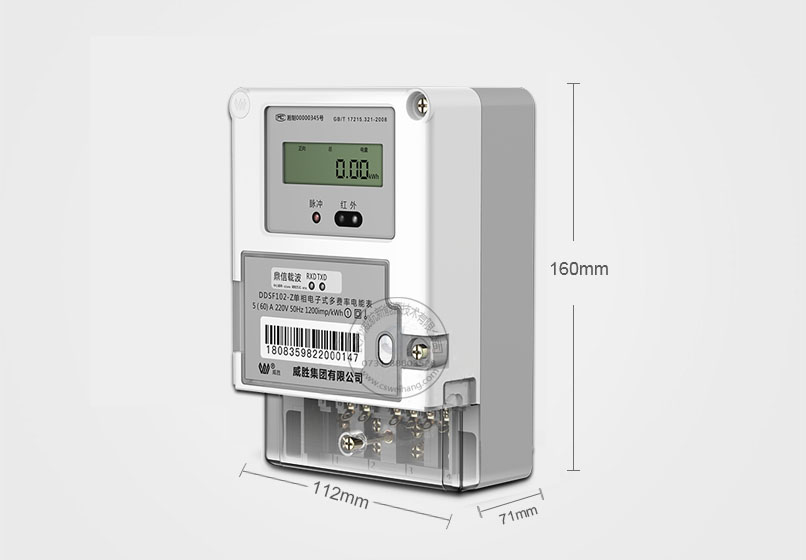

产品尺寸：长×宽×厚：160mm×112mm×71mm
电流规格和互感器配置
1.5(6)A注释： 外接5(A)电流输出互感器
5(20)A注释： 直通表
10(40)A注释： 直通表
10(60)A注释： 直通表
电压规格及电表脉冲常数
220 V
1.5(6)A6400 imp/kw
5(20)A3200 imp/kw
10(40)A3200 imp/kw
10(60)A1600 imp/kw
20(80)A800 imp/kw
*注意：imp/kw代表脉冲常数，脉冲常数代表电表每计量一度电，脉冲指示灯闪烁的次数
功能分类
•电能计量功能： 单相有功电能计量功能，反向电量计入正向总电量，正向、反向分别累计，组合有功总电能为正向电量加反向电量。
•显示及存储功能：具备丰富的状态指示和汉字提示符，带背光;采用LCD显示近3个月电量数据
•存储功能：可按月储存上1～12月的每月电量数据,可按月储存每月的总、尖、峰 、平、谷电量等数据
•数据输出、通讯功能：可通过RS485通讯口抄表/远红外，配合抄表系统，可抄读电表的各项电量数据。支持DL/T645-2007多功 能电能表通讯规约。
•载波通信功能：支持远程通断电功能。

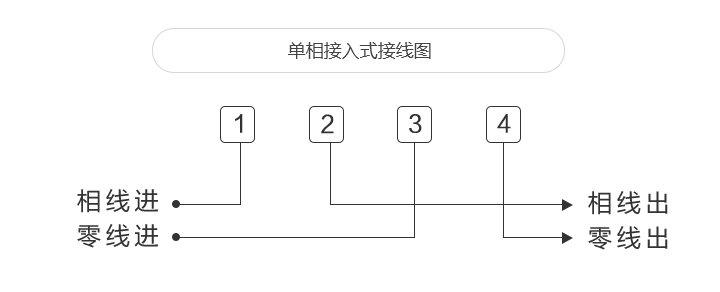

接线方式
功能特点图示
防盗电功能
用户如非法取掉或截断电压、电流接线，电表会发出报警信号，直到用户恢复正常用电。
•开盖记录功能
防止非法变更电路。
•铅封防盗电功能
铅封一次性使用不可恢复。
液晶屏常规显示内容
•可显示当前正向有功尖、峰、平、谷电量.
•可查看上三月电量用电情况.

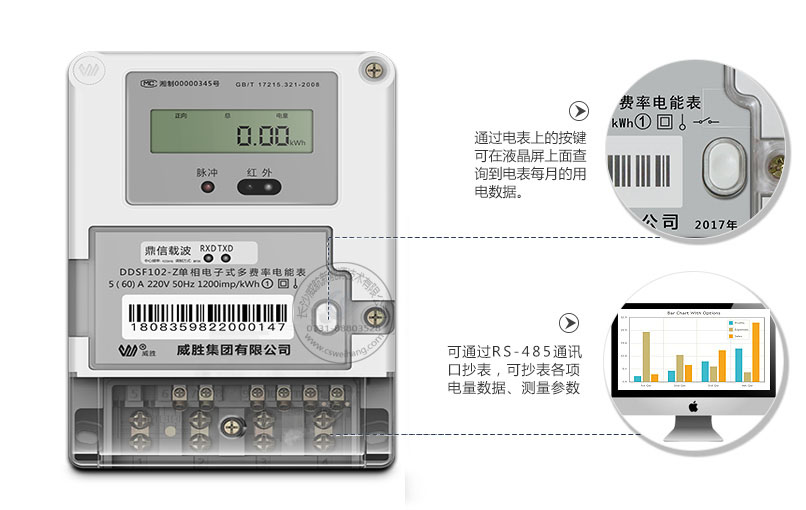

抄表方式
•显示抄表：通过电表上的按键，可在液晶屏上查询到电表每月的总电量、电压、电流、功率因数等数据。
•停电抄表：装有停电抄表电池为电能表提供运行所需能量，以维持表内相关数据。
•通信抄表：通过RS485通讯口抄表、手持红外抄表机，配合抄表系统，可 抄读电表的各项电量数据。并支持DL/T645-1997多功能电能表通讯规约。
包装内容
•威胜电表DDSF102-Z单相多费率载波电
•产品使用说明书(每箱一本)
•产品保修单
